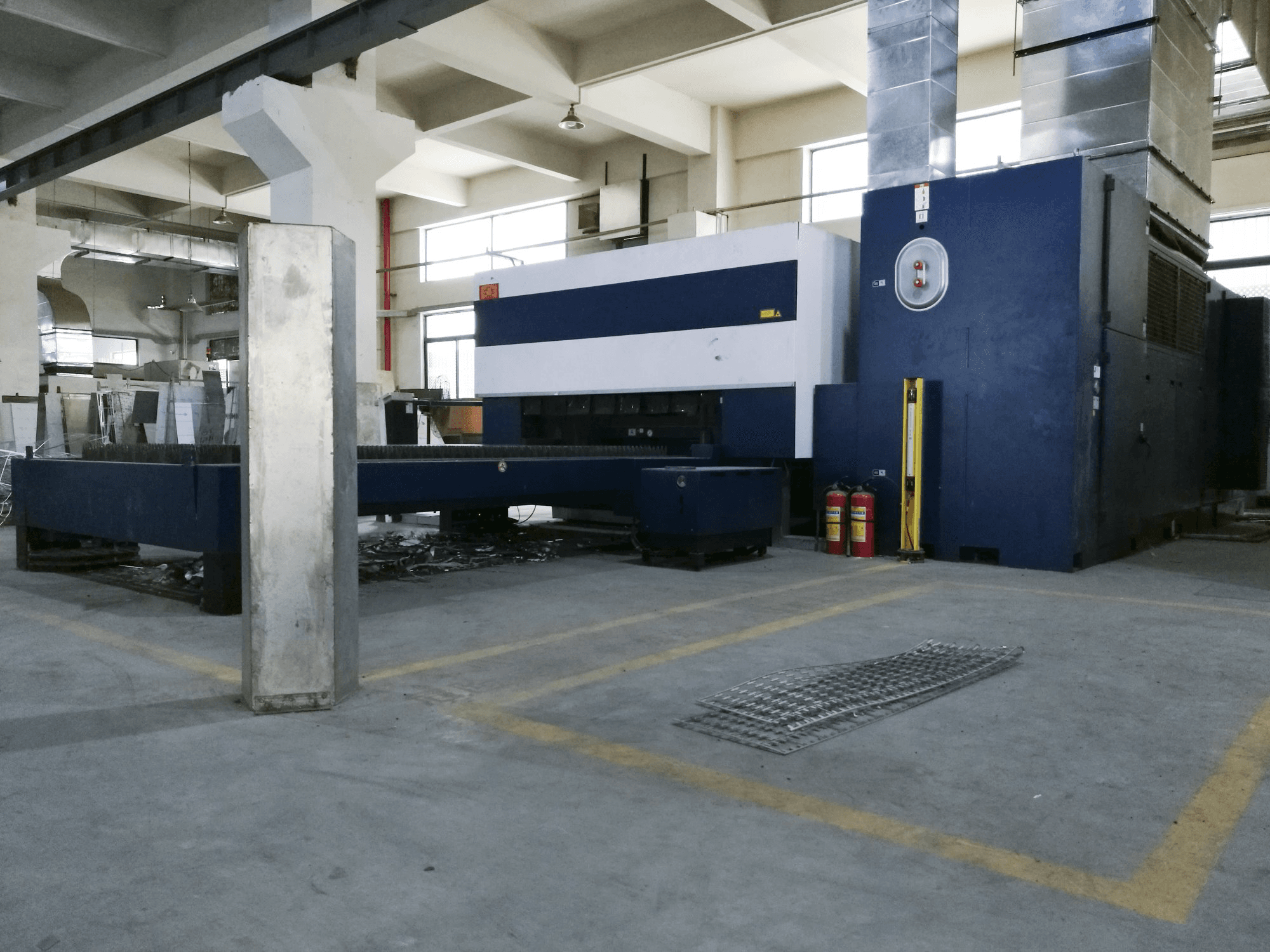

TRUMPF - TruLaser 3030CN-LAS-TRU-2014-00004

Všeobecné údaje

• Šířka: 9155 mm
• Hloubka měření: 3400 mm
• Výška měření: 2200 mm
• Hmotnost stroje: 12000 kg

Řídící jednotka

• Model: SINUMERIK 840D
• Rozhraní: USB, Ethernet
• Výrobce: SIEMENS

Hlavní jednotka

• Počet vřeten: 1
• Výkon laseru: 4 kW

Pojezdy os

• Osa X Pojezdy os: 3000 mm
• Osa X Pracovní podávání: 60 m/min
• Osy Y Pojezdy os: 1500 mm
• Osy Y Pracovní podávání: 60 m/min
• Osa Z Pojezdy os: 115 mm
• Osa Z Pracovní podávání: 60 m/min
• X-Y-Simultánní Pracovní podávání: 85 m/min
• Pa Přesnost: 0.1
• Ps Přesnost: 0.03

Obrobek

• Obrobek X: 3000 mm
• Obrobek Y: 1500 mm

Stůl

• Vnější délka: 3000 mm
• Vnější šířka: 1500 mm

Maximální tloušťka materiálu

• Ocel: 20 mm
• Nerezová ocel: 15 mm
• Hliník: 10 mm

Média

• Hlavní elektronické připojení: 400 V / 50 Hz
• Spotřeba energie: 88 kVA
• Tlak vzduchu: 6 bar
• On spotřebuje: 13.1 l/h
• Spotřeba CO2: 1.1 l/h
• Spotřeba N2: 5.8 l/h
• Mazací nádrž: 95 L
