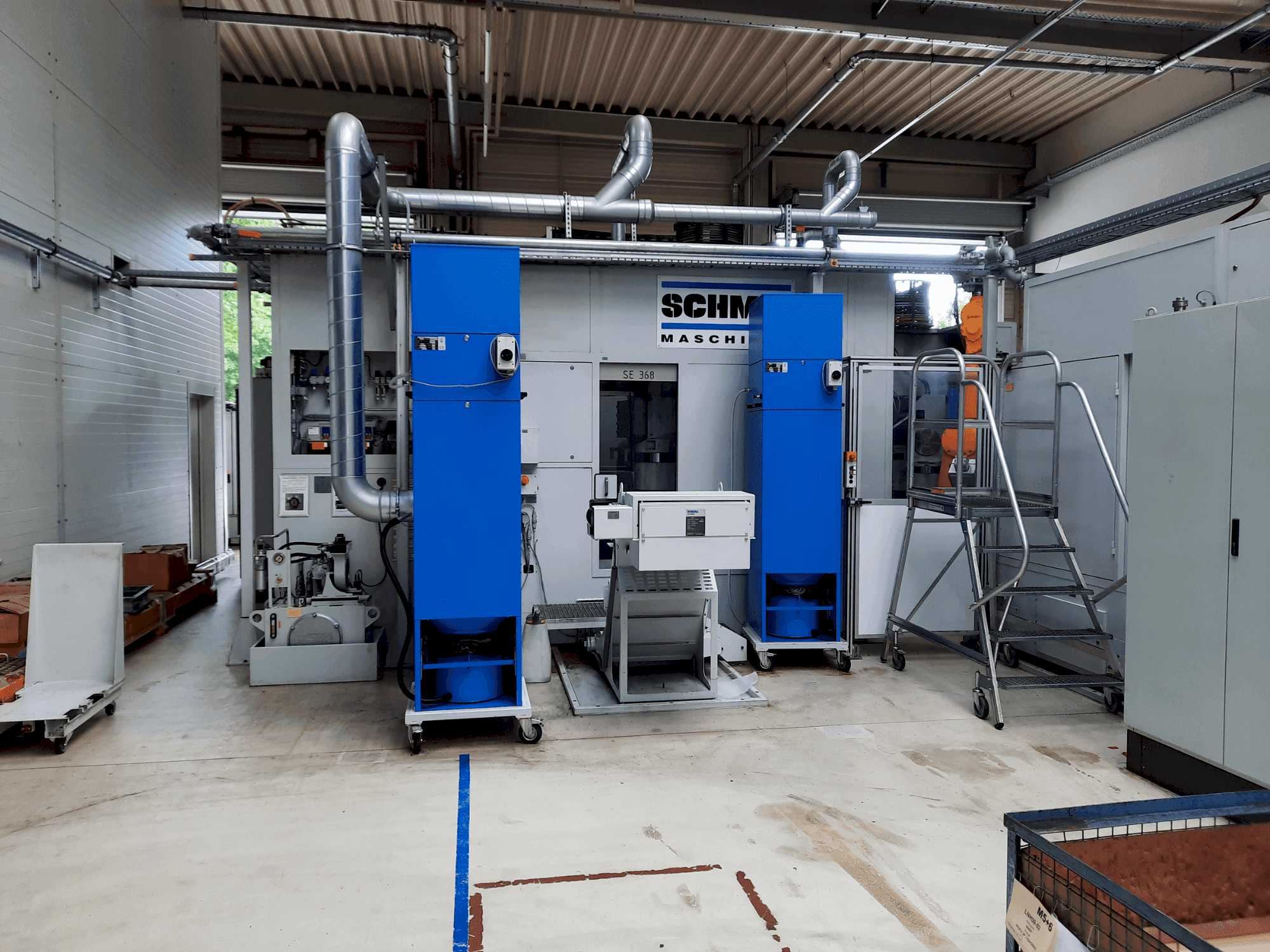

Toto 5osé horizontální obráběcí centrum SCHMID SE 368 bylo vyrobeno v roce 2019. Je vybaveno řízením Siemens Sinumerik 840 D SL, rychlostmi rychloposuvu 75/40/90 m/min v X/Y/Z a otočným stolem. Vybaveno dvěma NC rotačními otočnými jednotkami, 30násobným výměníkem nástrojů a držákem nástrojů HSK-A63. Maximální rychlost je 10 000 ot./min. Zahrnuje dopravník třísek a systém zpětného chlazení. Skvělá příležitost ke koupi tohoto horizontálního obráběcího centra SCHMID SE 368. Kontaktujte nás pro další podrobnosti týkající se tohoto horizontálního obráběcího centra.

Přehled

Výrobce: SCHMID
rok: 2019
MODEL: SE 368
typ aplikace: Frézování
Země umístění: Německo
Typ stroje: Horizontální obráběcí centrum
dostupnost: Prodáno
řídicí jednotka značky: SIEMENS

Technické informace - SCHMID SE 368

Všeobecné údaje

Hmotnost stroje: 21000 kg

Řídící jednotka

Model: Sinumerik 840 D SL
Výrobce: SIEMENS

Hlavní jednotka

Počet vřeten: 2
Rozsah otáček vřetena: 50 - 24000 rpm 1/MIN
Zúžení nástroje: HSK-A63

Pojezdy os

Osa X Pojezdy os: 400 mm
Osa X Rapid Traverse: 75 m/min
Osy Y Pojezdy os: 450 mm
Osy Y Rapid Traverse: 40 m/min
Osa Z Pojezdy os: 550 mm
Osa Z Rapid Traverse: 90 m/min

Nástroje

Maximální průměr nástroje: 75 mm

Další vybavení

- Dvojité vřeteno
- Kyvadlový stůl
- 2x 2 NC otočné otočné jednotky
- Systém rozvodných skříní
- Dopravník třísek Knoll 600K-1 2019
- Hydraulická jednotka
- Filtrační systém
- Systém zpětného chlazení Lahntechnik KOF1803-100 2020
- Počet pozic zásobníku nástrojů: 2x 30
- Otočný stůl (NC / hydraulické upínání): nx 360o, vertikální osa,

Dodatečné informace

Výhody stroje

Výhody technického stroje:
- - Třífázový hlavní pohon ibag: s1-100% 40 kw / s6-40% 52 kw
- - Klíčové údaje o výkonu pracovní vřeteno kw s1 : 3 12 29 40 40
- - Otáčky vřetena cca. 1/min: 1 000 5 000 10 000 20 000 24 000
- - Kroutící moment cca. Nm: 27 27 27 19 17
- - Průměr nástroje s volnými sousedními polohami: 125 mm
- - Otočný stůl (nc / hydraulické indexování): vertikální osa, 0° - 180°, max. Úhel natočení ve spojení s 5. Osou: +/- 150°
- - Průměr otočného stolu : 400 mm, otočný stůl (horizontální osy u1-u2/ v1-v2), otočný stůl (nc / hydraulické upínání): nx 360o, vertikální osa, průměr otočného stolu : 330 mm
- - Upínání palet: 2 moduly upínání nulového bodu/stůl
- - Systémy měření polohy : systémy absolutního měření polohy
- - Tolerance polohy x - y - z : 0,008 mm (vdi/dgq 3441)

Informace navíc

- Stroj je stále pod proudem
