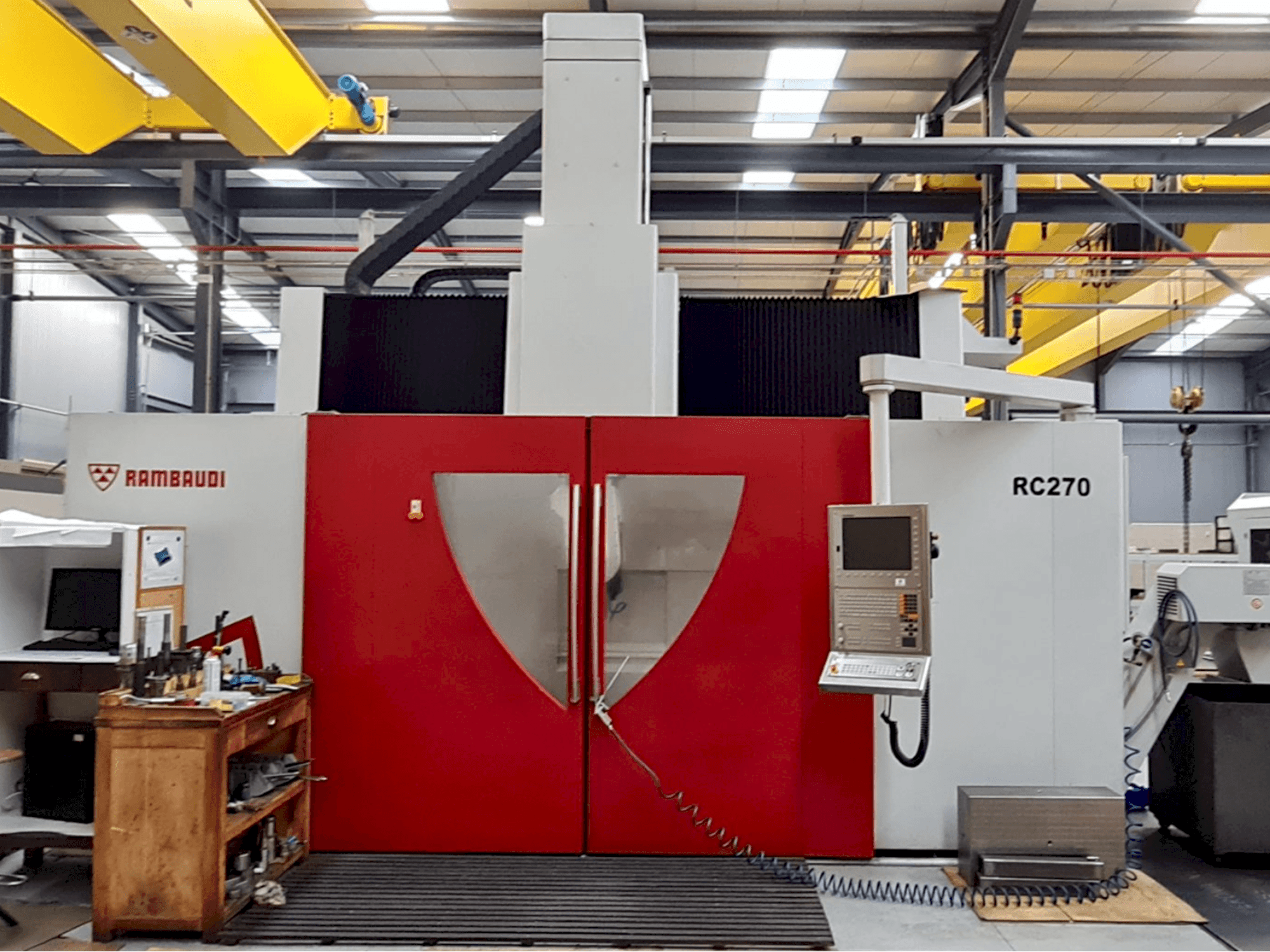

Toto vertikální obráběcí centrum Rambaudi RC 270 bylo vyrobeno v roce 2014. Je vybaveno řídicí jednotkou HEIDENHAIN iTNC 530 HSCI a má 5 os. Otáčky vřetena jsou 24 000 ot/min a běží s kuželem nástroje HSK-A63. Stroj má v provozu 38 428 hodin provozu a 23 655 hodin řezání. Vyniká pohyblivým příčným nosníkem, díky kterému je obráběcí centrum vhodné pro vysokorychlostní obrábění s 5 osami. Další dojmy najdete v galerii fotografií a videí. Výňatek z původních technických specifikací (EN) přiložený jako PDF níže.
Přehled
- Výrobce: Rambaudi
- rok: 2014
- MODEL: RC 270
- výrobních hodin: 23655
- typ aplikace: Frézování
- Země umístění: Solomonovy ostrovy
- Typ stroje: Vertikální obráběcí centrum
- dostupnost: Prodáno
- řídicí jednotka značky: HEIDENHAIN
Technické informace - Rambaudi RC 270
Řídící jednotka
- Model: iTNC530 HSCI
- Výrobce: HEIDENHAIN
Hlavní jednotka
- Rozsah otáček vřetena: 24000 rpm 1/MIN
- Zúžení nástroje: HSK-A63
- Počet os: 5
Pojezdy os
- Osa X Pojezdy os: 2700 mm
- Osy Y Pojezdy os: 2200 mm
- Osa Z Pojezdy os: 1250 mm
Dodatečné informace
- Výhody technického stroje:
- - X a x1 = 2200 mm // rychlost: 40 m/1' // podélný posuv příčného nosníku na 2 sloupech
- - Y = 2700 mm // rychlost: 40 m/1' // příčný posuv příčného sedla držáku beranu na příčném nosníku
- - Z = 1250 mm // rychlost: 40 m/1' // svislý posun ramene na příčné sedlo
- - C spojitá = 400 (+/- 200 °) // rotace hlavy kolem svislé osy berana
- - A spojité = 230° (+ 120°, -110°) // rotace elektrovřetena podpěry uvnitř hlavové vidlice
- - Přesnost lineárních os stroje (x, x1, y, z): p = 0,015 mm / optická čára převodníku
- - Přesnost polárních strojních os (c,a): 15 obloukových sekund - opakovatelnost 10 obloukových sekund / snímač snímače
- - Točivý moment: c, kontinuální = 1000 nm // c, brzdný = 4000 nm
- Kvalitativní výhody stroje:
- - Numerické řídicí frézovací centrum s pohyblivým příčným nosníkem, vhodné pro vysokorychlostní obrábění s 5 osami
- - Dva boční sloupy, na kterých běží příčný nosník
- - Příčný nosník, který podpírá křížové sedlo držáku berana a posouvá se na sloupky
- - Beran, který vertikálně klouže uvnitř křížového sedla
- - Hlava připevněná ke spodní části berana
- - Pracovní stůl ve středu sloupů s následujícími charakteristikami: 2500 x 2000 mm // 10000 kg/m2 // 300 mm tloušťka litinového stolu // 8 t-drážek - šířka 28 mm
- - Stroj je vybaven 2-osou glob 89 g frézovací hlavou (c a kontinuální)
- - Uvnitř hlavových vidlic je umístěno vřeteno s 24000 ot. /min. , kužel nástroje hsk-a 63
- - 38428 hodin stroje // 23655 hodin řezání
Výhody stroje
Informace navíc
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
