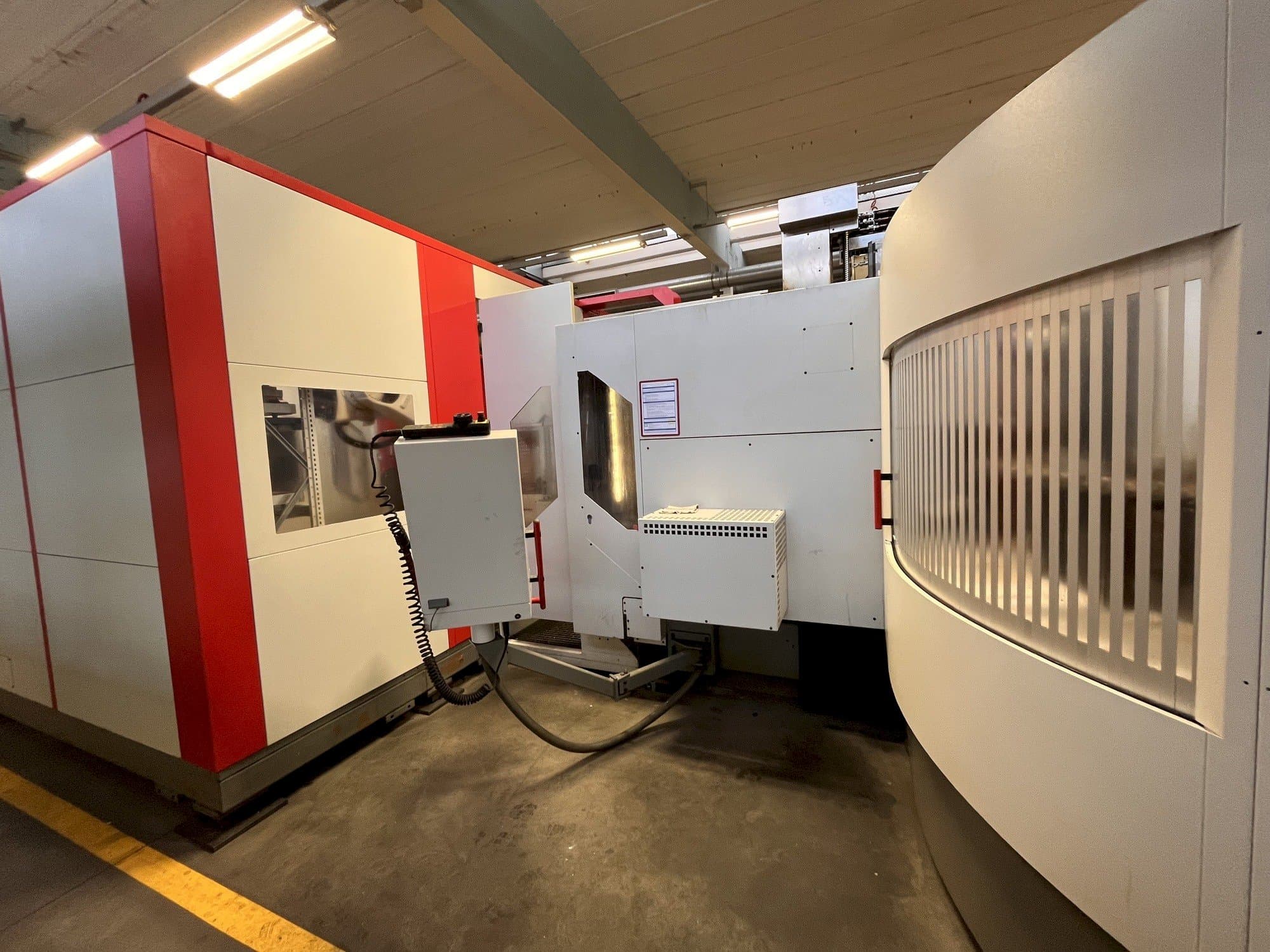

Tento robotický systém HERMLE RS1 se 2 jednotkami Hermle C30 U, 5osé vertikální strojní centrum vyrobené v letech 2009 a 2008 je vybaveno řídicí jednotkou HEIDENHAIN iTNC 530 a má otáčky vřetena 18000 ot./min. Systém je dodáván s automatem KUKA KR 150-2 2000 Robot vyrobeným v roce 2008, který má 6 os s maximální hmotností palety 140 kg.
Přehled
- Výrobce: HERMLE
- rok: 2009
- MODEL: RS1 Robot System
- typ aplikace: Frézování
- Země umístění: Německo
- Typ stroje: Obráběcí centra (vertikální)
- dostupnost: Prodáno
- řídicí jednotka značky: HEIDENHAIN
Technické informace - HERMLE RS1 Robot System
Řídící jednotka
- Výrobce: HEIDENHAIN
- Model: ITNC 530
Hlavní jednotka
- Rozsah otáček vřetena: 18000 1/MIN
- Zúžení nástroje: HSK A63
- Počet os: 5
Pojezdy os
- Osa X Pojezdy os: 650 mm
- Osy Y Pojezdy os: 600 mm
- Osa Z Pojezdy os: 500 mm
- A-osa Pojezdy os: +/- 115 º MM
Nástroje
- Sloty v úložišti: 32
- Maximální hmotnost: 8 kg
- Maximální průměr nástroje: 300 mm
Další vybavení
- - buňka je dodávána s 25 paletami bez svěráku 1 paleta na každém stroji a 23 na automatizaci
- - jsou dodávány s dotykovou sondou Renishaw
- - Dopravník třísek je součástí dodávky
- - Vnitřní vysokotlaké čerpadlo chladicí kapaliny není součástí dodávky
Dodatečné informace
- Výhody technického stroje:
- - Rychloposuv: 45000 mm/min - průměr otočného otočného stolu 280
- - S upínacím systémem erowa 160 mm rozměr hrdla - mts základní deska 320p/a 2-f. MediaÜ. 2-násobný
- - Otočný stůl - ikz - třídička třísek
- - Střed vřetena přívodu stlačeného vzduchu - automatické dveře kabiny - stavová kontrolka
- - Navíjení lůžka - manuální střecha kabiny - losma extrakční systém
- - Elektronické ruční kolo - sklopný pásový dopravník - umístěte další zásobník: 157
- - Zásobník nástrojů: 157 slotů, 6násobné podávání, automatická dvířka, teplotní kompenzace
- - Počet nakládacích a vykládacích míst: 8
- - Měření nástroje: blum wz zlomení/měření a1
- - Dotyková sonda: 2x renishaw omp 40-2ls, plc prodloužení 2. Měřicí sonda
- Kvalitativní výhody stroje:
- - Robot kuka 150–2 000 kr:
- - 6 os, hmotnost: 1267 kg, hlavní počítač běží na windows 10 a soflex pc běží na windows xp. Paletový regál 300x300 s 24 místy - z toho 22 palet v regálu, z toho 3 silové upínací bloky pro upínání automatických upínačů.
- - 2 krychlové, 1x válcový - 1x ruční upínací blok
- - Paletový regál 400x400 s 18 místy - z toho 17 palet v regálu
- - Místa skladování surovin:
- - 2x sklad surovin pro kubické díly, k dispozici 60 míst na skladovací plochu. Lze nakládat surovinu o rozměrech 50x15. - 2x zásobník na suroviny pro válcové díly, 56 míst na zásobník. Lze nakládat díly s 6mm čepem.
- - 2x přídavné chapadlo: 1x pro válcové, 1x pro krychlové díly
- - Kuka se 6 osami s maximální hmotností palety 140 kg - ruční řídicí jednotka kuka nakládání surovin přes externí seřizovací stanici
- - Správa objednávek soflex verze 4. 27
- - Master počítač běží na windows 10, soflex pcs běží na windows xp
Výhody stroje
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
