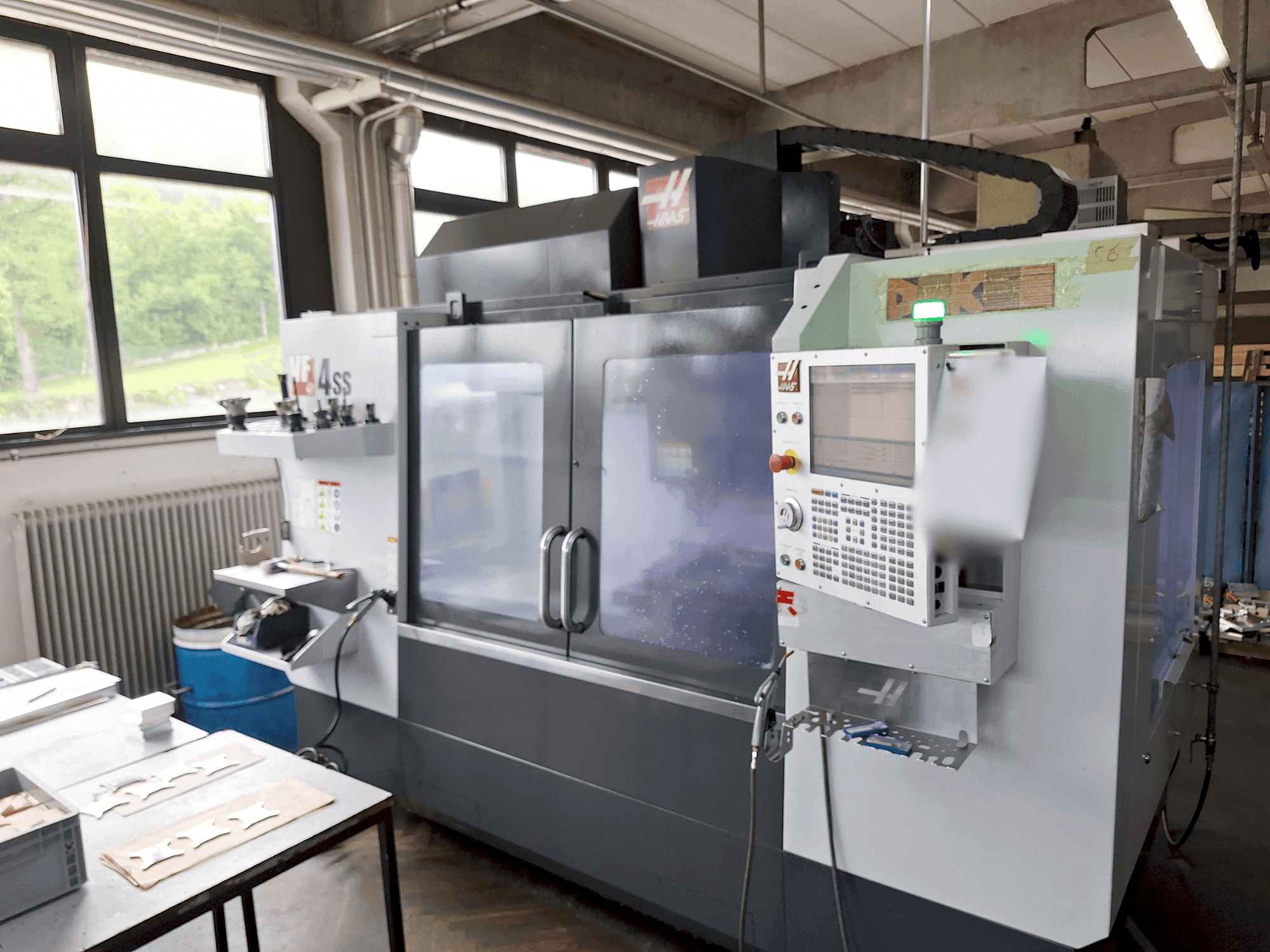

HAAS - VF-4SSSI-MIL-HAA-2019-00003

Všeobecné údaje

• Hmotnost stroje: 6260 KG

Hlavní jednotka

• Rozsah otáček vřetena: 12000 1/MIN
• Výkon motoru vřetena: 22.4 kw
• Zúžení nástroje: CT40, BT40, HSK-A63
• Počet os: 3

Pojezdy os

• Osa X Pojezdy os: 1270 mm
• Osa X Napájecí síla: 13723
• Osa X Rapid Traverse: 35.6 m/min
• Osy Y Pojezdy os: 508 mm
• Osy Y Napájecí síla: 13723 n
• Osy Y Rapid Traverse: 35.6 m/min
• Osa Z Pojezdy os: 635 mm
• Osa Z Napájecí síla: 17459 n
• Osa Z Rapid Traverse: 35.6 m/min

Stůl

• Vnější délka: 1321 mm
• Vnější šířka: 495 mm
• Velikost rozměrů: Width: 15.90 mm to 16.00 mm. Center distance: 80 mm
• Min. Vzdálenost mezi vertikálním vřetenem a stolem: 107 mm
• Maximální vzdálenost mezi svislým vřetenem a stolem: 742 mm
• Zatížení tabulky: 794 kg

Nástroje

• Sloty v úložišti: 30 + 1
• Maximální hmotnost: 5.4 kg
• Maximální průměr nástroje: 127 mm
• Maximální délka nástroje: 330 mm
