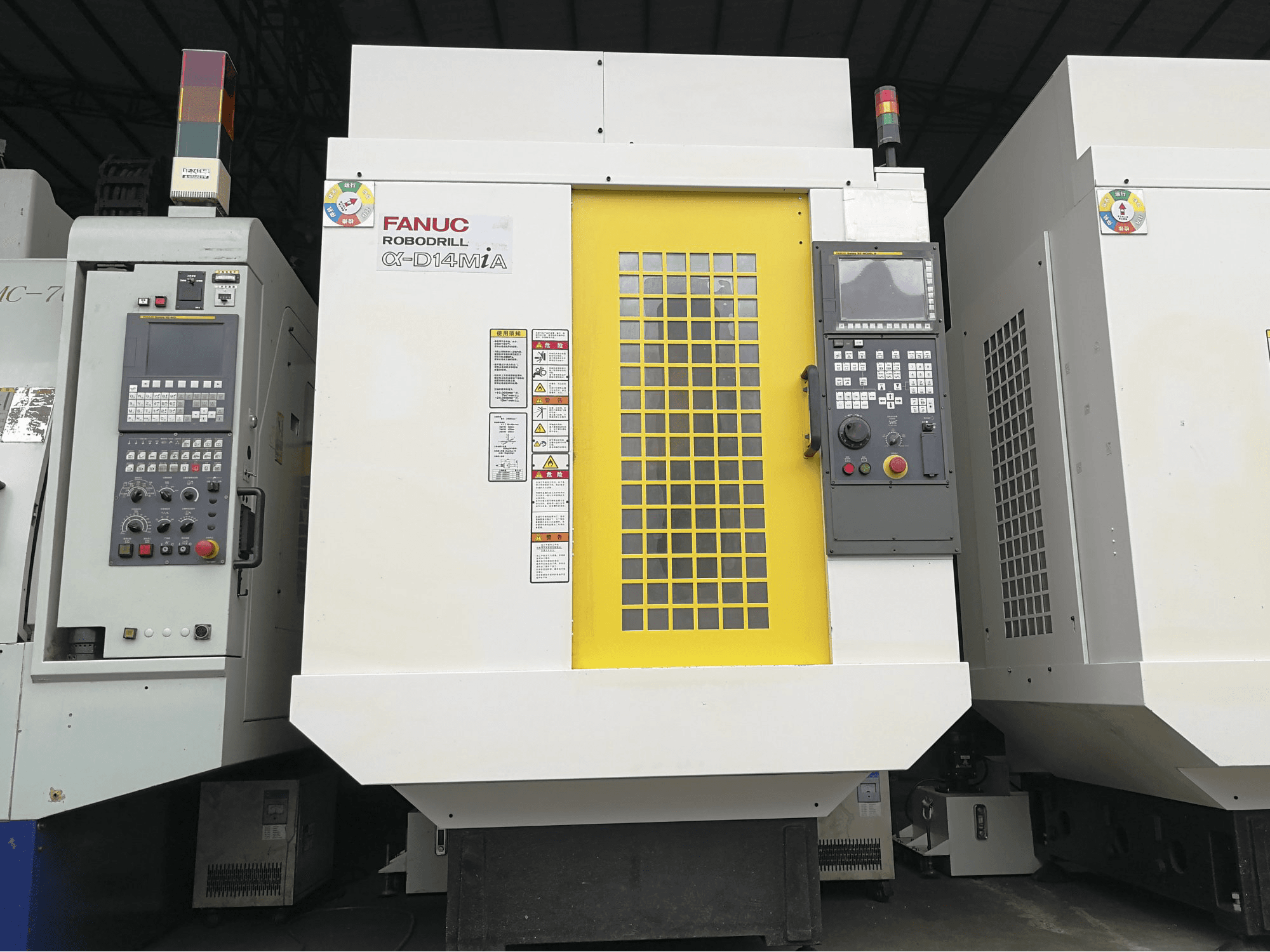

FANUC - α-D14MiACN-MIL-FAN-2016-00001

Všeobecné údaje

• Šířka: 1565 mm
• Hloubka měření: 2236 mm
• Výška měření: 2040 mm
• Hmotnost stroje: 2000 kg

Řídící jednotka

• Výrobce: FANUC
• Model: 31i-B

Hlavní jednotka

• Počet vřeten: 1
• Rozsah otáček vřetena: 24000 1/min
• Výkon motoru vřetena: 26 kW
• Vřeteno: 0.006 - 0.02 mm

Pojezdy os

• Osa X Pojezdy os: 500 mm
• Osy Y Pojezdy os: 400 mm
• Osa Z Pojezdy os: 330 mm

Obrobek

• Obrobek X: 650 mm
• Obrobek Y: 400 mm
• Obrobek Z: 150-480 mm
• Hmotnost obrobku: 300 kg

Stůl

• Vnější délka: 1565 mm
• Vnější šířka: 2040 mm
• Nastavení výšky: 2.236±10 mm
• Velikost rozměrů: 14x125x3 mm
• Počet tslots: 3
• Vzdálenost mezi: 125 mm
• Min. Vzdálenost mezi vertikálním vřetenem a stolem: 150 mm
• Maximální vzdálenost mezi svislým vřetenem a stolem: 480 mm

Nástroje

• Sloty v úložišti: 14
• Maximální hmotnost: 2 kg
• Maximální průměr nástroje: 80 mm
• Maximální délka nástroje: 250 mm

Média

• Spotřeba energie: 10 kVA
