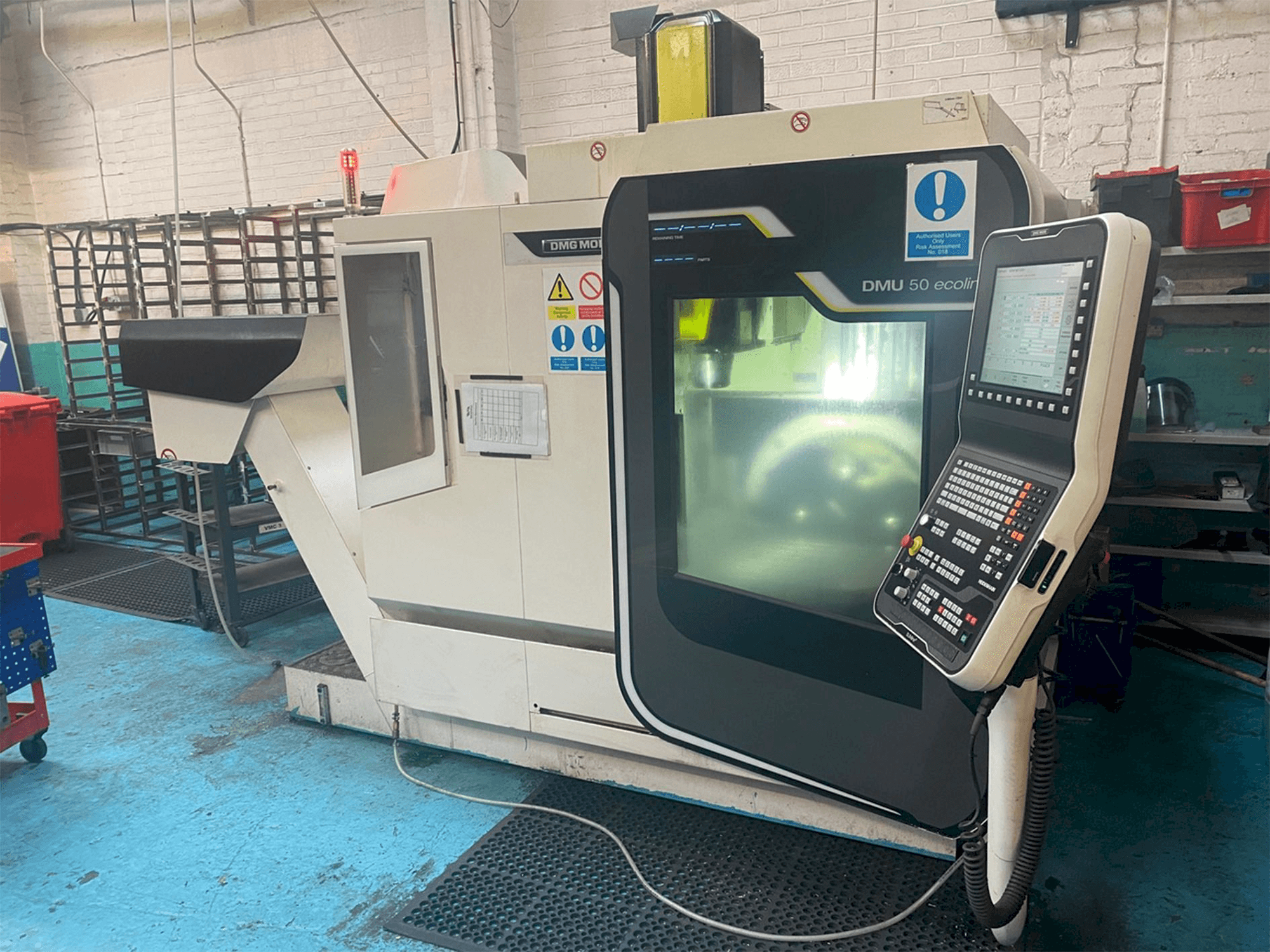

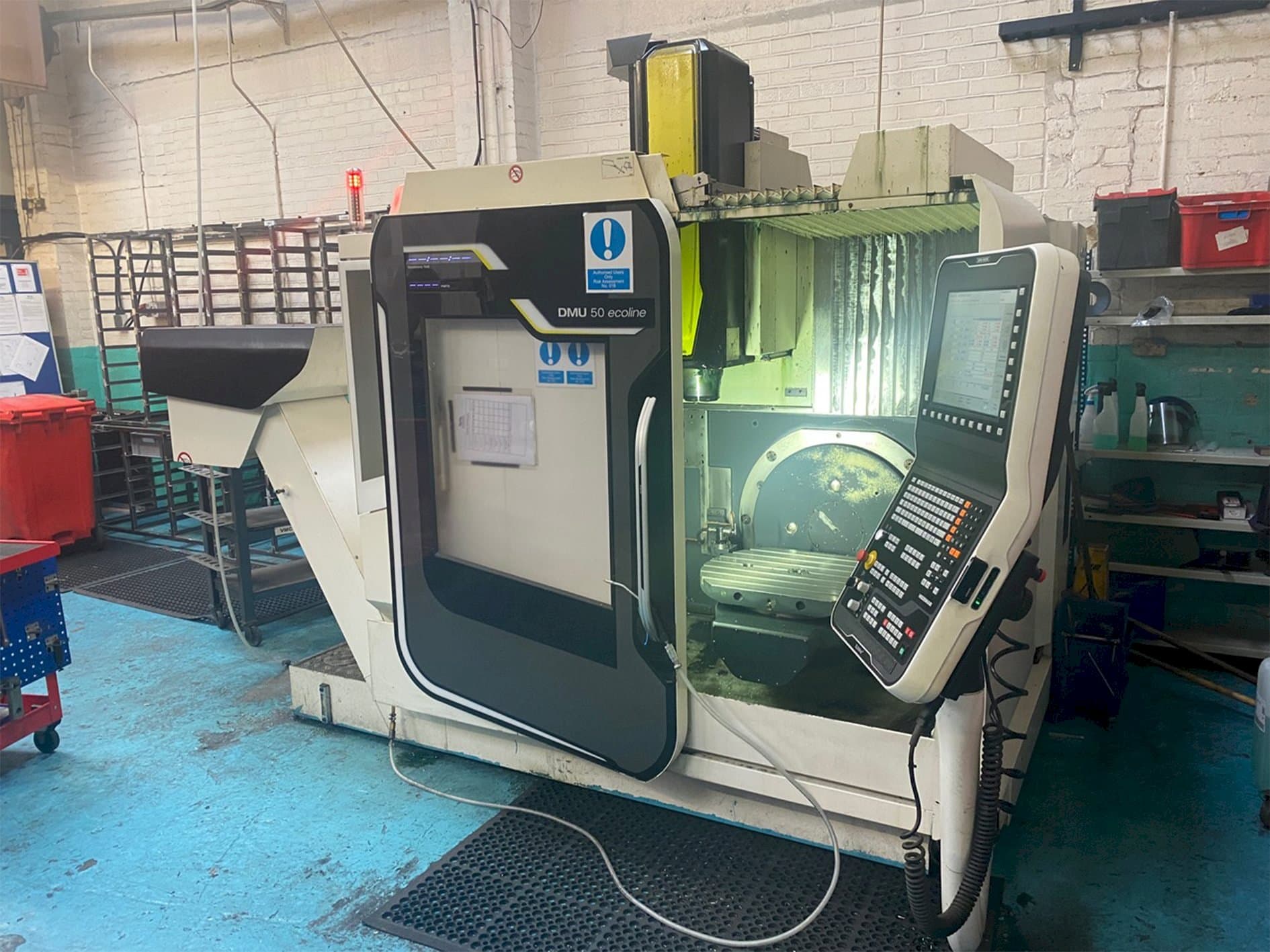

DMG - DMU Ecoline 50 5 Axis VMCGB-MIL-DMG-2014-00002

Všeobecné údaje

• Šířka: 5500 mm
• Hloubka měření: 4935 mm
• Výška měření: 2600 mm
• Hmotnost stroje: 4000 kg

Řídící jednotka

• Model: iTNC 530
• Výrobce: HEIDENHAIN

Hlavní jednotka

• Rozsah otáček vřetena: 20 – 10000 1/MIN
• Výkon motoru vřetena: 13/9 kW
• Zúžení nástroje: SK 40

Pojezdy os

• Osa X Pojezdy os: 500 mm
• Osa X Pracovní podávání: 24000 mm / min
• Osa X Rapid Traverse: 24000 mm / min
• Osy Y Pojezdy os: 450 mm
• Osy Y Pracovní podávání: 24000 mm / min
• Osy Y Rapid Traverse: 24000 mm / min
• Osa Z Pojezdy os: 400 mm
• Osa Z Pracovní podávání: 24000 mm / min
• Osa Z Rapid Traverse: 24000 mm / min
• B-osa Pojezdy os: -5 ° / + 110 ° MM
• Osy C Pojezdy os: 360 ° MM

Nástroje

• Číslo indexu: 30
• Maximální hmotnost: 6 kg
• Maximální průměr nástroje: 80/130 mm
• Maximální délka nástroje: 300 mm
